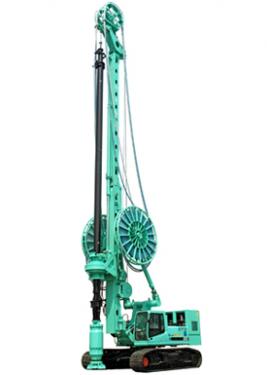

SH系列 液壓風動沖擊鉆機是一種以鉆進基巖為主的新型樁基礎施工設備。該設備集旋挖鉆機、潛孔錘、液壓連續墻抓斗的技術優點于一身，整體工藝性能優越，孔底沖擊破碎，正反循環排渣，實現大斷面硬質巖層的連續快速鉆進。另外，該主機可方便地進行沖擊、旋挖和長螺旋鉆進的功能切換。
> 針對不同地質開發多種鉆頭
> 主機自帶單螺桿空壓機，能源利用率高
> 配有中空貫通式潛孔錘，鉆進效率大大提高
> 配有可伸縮鉆桿，解決加接鉆桿時的工藝復雜性
> 180°擺動的動力頭，使主機方便轉換沖擊和旋挖工法
> 大三角主機桅桿機構的應用，使得整機穩定性大大提高
> 膠管絞盤系統，使進、排氣（油）膠管能隨鉆孔深度的不斷變化而適時地展開和纏繞
|
主機型號
|
SH25H
|
||
|
鉆塔
|
鉆塔有效高度 |
23880
|
|
| 主機重量（不含鉆具）(t) |
70500
|
||
|
油缸加壓系統
|
加減壓油缸行程 |
5700
|
|
| 油缸加壓力(kN) |
220
|
||
| 油缸起拔力(kN) |
220
|
||
|
主卷揚機
|
單繩拉力(kN) |
220
|
|
| 鋼絲繩直徑 |
26
|
||
| 最大提升速度(m/min) |
60
|
||
|
副卷揚機
|
單繩拉力(kN) |
75
|
|
| 鋼絲繩直徑 |
18
|
||
| 最大提升速度(m/min) |
45
|
||
|
動力頭
|
回轉扭矩(kN.m) |
250
|
|
| 回轉速度(r/min) |
0-30
|
||
| 桅桿底部距地面高度 |
1940
|
||
| 回轉中心到鉆孔中心距離 |
3500
|
||
| 回轉中心到主機尾部距離 |
4030
|
||
| 鉆孔中心到鉆桅外側距離 |
1000
|
||
| 動力頭行程 |
5600
|
||
| 鉆桅傾斜度（向后/向前/左右）(°) |
15/5/4.5
|
||
| 空壓機型號 |
OG160ZF
|
||
|
主機 |
發動機
|
柴油發動機 |
Cummins C8.3-C(6CTA)/QSL221
|
| 額定功率(kW) |
194/221
|
||
| 發動機最大轉速 |
2200
|
||
|
液壓系統
|
最大液壓系統流量(L/min) |
2×260
|
|
| 最大液壓系統壓力 |
320
|
||
|
底盤
|
可伸縮下底盤 |
R305LC-7 JT70
|
|
| 履帶板寬度 |
800
|
||
| 底盤長度 |
5680
|
||
| 底盤寬度（縮進）(mm) |
3200
|
||
| 底盤寬度（伸出）(mm) |
4300
|
||
| 牽引力(kN) |
500
|
||
| 行走速度(km/h) |
1.5
|
||
